一、頻響法主要技術特點
1、采集控制采用高速、高集成化微處理器。
2、筆記本電腦與儀器之間通信USB接口。
3、硬件機芯采用DDS專用數字高速掃頻技術(美國)，通過測試可以準確診斷出繞組發生扭曲、鼓包、移位、傾斜、匝間短路變形及相間接觸短路等故障。
4、高速雙通道16位A/D采樣(現場試驗改變分接開關，波形曲線有明變化)。
5、信號輸出幅度軟件調節，最大幅度峰值±10V。
6、計算機將檢測結果自動分析和生成電子文檔(Word)。
7、儀器具有線性掃頻測量和分段掃頻測量雙測量系統功能,兼容當前國內兩種技術流派的測量模式。
8、幅頻特性符合國家關于幅頻特性測試儀的技術指標。橫坐標（頻率）具有線性分度及對數分度兩種，因此打印出的曲線可以是線性分度曲線也可以是對數分度曲線，用戶可根據實際需要選用。
9、檢測數據自動分析系統
橫向比較A、B 、C三相之間進行繞組相似性比較，其分析結果為:①一致性很好、②一致性較好、③一致性較差、④一致性很差。
縱向比較A-A、B-B、C-C調取原數據與當前數據同相之間進行繞組變形比較，其分析結果為: ①正常繞組、②輕度變形、③中度變形、④嚴重變形。
10、可自動生成Word電子文檔，供保存和打印。
11、該儀器完全滿足電力標準DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》的技術條件。
二、頻響法主要技術參數
2.1 掃描方式
1、線性掃描分布
掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點
分辨率為0.25kHz、0.5kHz和1kHz。
2、分段掃頻測量分布
掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
2.2 其他技術參數
幅度測量范圍: (-120dB)至(+20dB)
幅度測量精度: 0.1dB
掃描頻率精度: 0.005%
信號輸入阻抗：1MΩ
信號輸出阻抗：50Ω
信號輸出幅值：±20V
同相測試重復率：99.9%
測量儀器尺寸(長寬高)340X240X210(mm)
總體重量:20Kg
操作溫度： -10℃至+40℃ 存儲溫度： -20℃至+70℃
相對濕度： <90%，不凝結
三、頻響法使用特點

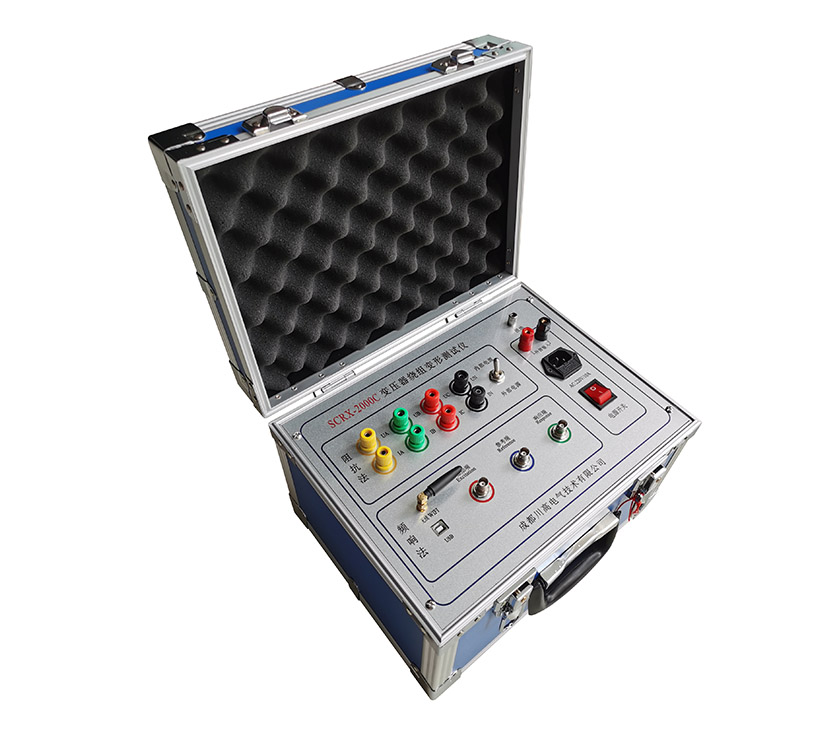

1、變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分使用USB接口與平板電腦或者筆記本電腦連接。
2、在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。
3、儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達
10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz,對變壓器變形情況提供更多的分析。
4、儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。
5、軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。
6、提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
7、軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
8、軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。
9、軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀 察和停止測量。
10、每相測量所需時間小于60秒,對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。
11、測量變壓器時,接線人員可任意布放信號輸入輸出引線,對測量結果無影響,接線人員可停留在變壓器油箱上面,不必下來,減輕勞動強度。
