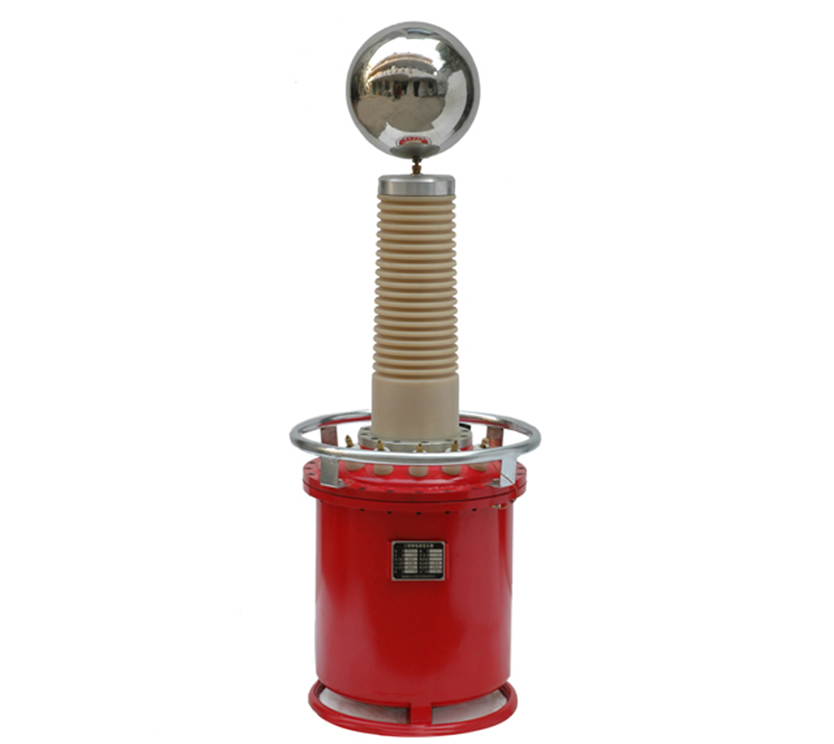

YDQ系列工頻耐壓試驗裝置(充氣變)

名稱型號 Model Name

YDQ系列工頻耐壓試驗裝置(充氣變)

產品簡介 Product Introduction

一、概述：

工頻耐壓試驗裝置又稱試驗變壓器、升壓器（下稱試變），它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。與控制系統、調壓器、保護裝置等組合，用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。并可及早發現被試品的局部缺陷及衡量被試品承受內、外部過電壓的能力。產品符合DL/848.2～2004工頻耐壓試驗裝置標準。

本系列產品分為三大類：YD為普通油浸式型，相對偏重；CYD為超輕式油浸式型，相對較輕；YDQ為充氣型，相對較輕；后綴J為相應的交流型、后綴JZ為相應的交直流型，后綴C為串激型。

二、工作原理：

試驗變壓器使用時需要另配調壓控制箱（臺），通過調壓控制箱（臺）輸出可調節0－220V/380V電壓到YD系列試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。

三、技術參數

容量 (kVA)	高輸出電壓（kV）	高輸出電流（mA)	低壓輸入		變比
容量 (kVA)	高輸出電壓（kV）	高輸出電流（mA)	V	A	變比
3	50	60	200	15	500
5	50	100	200	25	500
10	50	200	220	50	500
20	50	400	380	53	500
30	50	600	380	79	500
40	50	800	380	105	500
50	50	1000	380	132	500
10	100	100	200	50	1000
20	100	200	380	53	1000
30	100	300	380	79	1000
40	10	400	380	105	1000
50	100	500	380	132	1000
100	100	100	500	263	1000
150	100	1500	500	300	1000
200	100	2000	500	400	1000
20	150	133	380	53	1500
30	150	200	380	79	1500
50	150	333	380	132	1500
100	150	666	500	263	1500
150	150	1000	500	300	1500
200	150	1333	500	400	1500
30	200	150	380	79	2000
50	200	250	380	132	2000
100	200	500	380	263	2000
150	200	750	500	300	2000
200	200	1000	500	400	2000
