一、儀器概述

目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

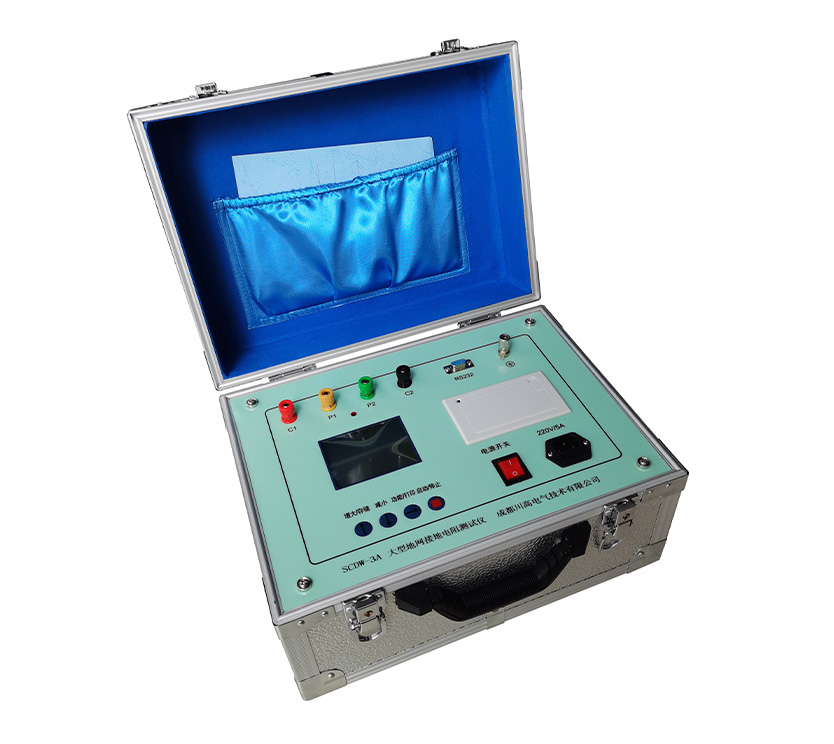

SCDW-3A大型地網接地電阻測試儀采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，不需大電流測量，能在變電站強干擾環境下測出準確數據，儀器能同時測量接地阻抗和接地電阻，更能真實反映地網的實際特性簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

二、功能特點

1、測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻差據小。

2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

3、測量精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大地網。

4、功能強大。可測量電流樁，電壓樁，地網阻抗、接地電阻，接地導通、土壤電阻率等。

5、操作簡單。全中文菜單式操作，直接顯示出測量結果。

6、布線勞動量小，無需大電流線。

7、安全可靠。儀器具有接地保護，限流和限壓保護，聲光報警等功能，以確保試驗人員和設備的安全。

三、技術指標

1、測量范圍：0～500Ω（含電流樁阻抗）

2、分 辨 率：0.001mΩ

3、測量誤差：±（讀數×2％+0.005Ω）

4、抗工頻50Hz 電壓干擾能力：10V

5、測試電流波形：正弦波

7、最大輸出電流：3A

8、最大輸出電壓：100V

9、測量線要求： 電流線銅芯截面積≥1.5mm2（用戶自備）

電壓線銅芯截面積≥1.0mm2（用戶自備）

10、供電電源：AC220V±10％，50Hz

11、外形尺寸：368×268×211

12、儀器重量：6kg
